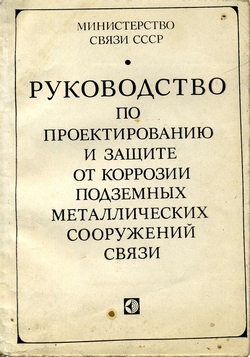

Руководство по проектированию и защите от коррозии подземных металлических сооружений связи
Министерство связи СССР
Приводятся сведения о повреждениях кабелей связи и других под-земных металлических сооружений связи; рассматриваются вопросы коррозионных измерений, проектирования защиты от коррозии строящихся и существующих подземных металлических сооружений связи, эксплуатации защитных устройств, даются основные характеристики средств защиты.
Предназначено для инженерно-технических работников проектных, строительных и эксплуатационных организаций, занимающихся защитой подземных металлических сооружений связи от коррозии.
Москва «Связь» 1978
Содержание:
| Предисловие | 3 |
| Глава 4. Общие положения | 5 |
| Область применения | 5 |
| Виды повреждений-подземных металлических сооружений связи | 5 |
| Виды коррозионных повреждений подземных металлических сооружений связи | 6 |
| Факторы коррозии подземных металлических сооружений связи | 7 |
| Порядок осуществления защиты от коррозии | 10 |
| Глава 4. Общие положения | 11 |
| Общие положения | 11 |
| Методика определения коррозионной активности грунтов, грунтовых и других вод | 12 |
| Определение коррозионной активности грунтов по отношению к стали по поляризационным кривым | 21 |
| Определение коррозионной активности грунтов по потере массы стальных образцов | 22 |
| Определение удельного сопротивления грунта | 22 |
| Определение наличия блуждающих токов в земле | 25 |
| Измерение разности потенциалов | 29 |
| Измерение величины и плотности тока | 32 |
| Измерение сопротивлений | 38 |
| Определение мест повреждения защитных покровов | 44 |
| Обработка результатов измерений | 44 |
| Глава 3. Проектирование защиты от коррозии подземных металлических сооружений связи | 46 |
| Предпроектные работы | 46 |
| Разработка проектно-сметной документации на защиту от коррозии подземных металлических сооружений связи | 49 |
| Проектирование защиты от коррозии вновь прокладываемых сооружений связи | 60 |
| Проектирование защиты подземных сооружений связи от почвенной коррозии | 68 |
| Проектирование защиты подземных сооружений связи от коррозии блуждающими токами | 75 |
| Проектирование защиты от коррозии существующих сооружений связи | 91 |
| Проектирование защиты от коррозии цистерн НУП | 97 |
| Проектирование защиты от межкристаллитной коррозии | 98 |
| Глава 4. Осуществление защиты от коррозии подземных металлических сооружений связи | 99 |
| Рекомендации по применению средств защиты | 100 |
| Уточнение мест включения установок электрохимической защиты | 106 |
| Назначение и размещение контрольно-измерительных пунктов | 110 |
| Монтаж средств защиты | 114 |
| Глава 5. Техническая эксплуатация защиты подземных металлических сооружений связи от коррозии | 133 |
| Общие положения | 133 |
| Приемка в эксплуатацию устройств защиты от коррозии | 133 |
| Техническая эксплуатация устройств защиты | 135 |
| Контроль эффективности защиты подземных металлических сооружений связи | 140 |
| Методика определения эффективности действия протекторной защиты металлических цистерн НУП | 142 |
| Основные указания по технике безопасности при защите от коррозии подземных металлических сооружений связи | 145 |
| Глава 6. Средства защиты от коррозии | 146 |
| Защитные покровы | 146 |
| Изолирующие муфты | 149 |
| Кабельная телефонная канализация | 155 |
| Установки электрохимической защиты | 155 |
| Вспомогательное оборудование | 168 |
| Глава 7. Измерительные приборы и вспомогательное оборудование | 174 |
| Приборы и средства для определения концентрации водородных ионов в грунтах, в грунтовых и других водах | 174 |
| Приборы для определения удельного сопротивления грунта | 174 |
| Приборы для определения блуждающих токов в земле | 175 |
| Приборы для измерения разности потенциалов | 175 |
| Приборы для измерения величин токов | 180 |
| Приборы для измерения сопротивлений | 180 |
| Приборы для определения места повреждений защитных покровов протяженных подземных металлических сооружений связи | 181 |
| Регистрирующие приборы для измерения разности потенциалов, напряжений и токов | 182 |
| Вспомогательное оборудование для производства измерений | 182 |
| Приложение 1. Формы протоколов, журналов и паспортов | 187 |
| Приложение 2. Справочные данные для расчета электрохимической защиты | 192 |
| Приложение 3. Выписка из Устава связи Союза ССР | 199 |
| Приложение 4. Примеры расчета электрохимической защиты Протекторная защита |
199 |
| Приложение 5. Основные термины, применяемые в Руководстве | 213 |
| Приложение 6. Основные положения «Временных рекомендаций по защите от почвенной коррозии бронированных кабелей со свинцовыми оболочками» | 208 |
| Список литературы | 209 |
